فست شارژ Nillkin - SAPA05010EUU

آداپتور شارژ سریع نیلکین 5 ولت را می توانید برای شارژ گوشی های ایفون، سامسونگ، اچ تی سی، نوکیا، ال جی و... استفاده کنید. در واقع می توان گفت این شاژرژ سریع نیلکین شارژر همه کاره یا یونیورسال است که برای شارژ تمام گوشی های دارای رابط USB می توانید از آن استفده کنید . کلگی شارژر یا آداپتور شارژ پرسرعت 2A برند نیکلین تاییده های گواهی نامه های FCC , CE, UL, 3C را دارا می باشد بنابراین کیفیت و ایمنی آن مطمئن است. آداپتور شارژ سریع NILLKIN طراحی پیچیده ای ندارد و صرفا شبیه یک جعبه سیاه ساده است که از آن برای شارژ گوشی های موبایل استفاده می کنند.

مشخصات آداپتور شارژ سریع نیلکین:

• برندهای سازگار:تمام گوشی های هوشمندی که دارای رابط اتصال USB هستند.
• تعداد پورت USB: 1 عدد
• گواهی نامه های کیفیت: CE,CCC
• منبع تغذیه: منبع A.C
• ولتاژ ورودی : 100-240V/0.6A و 50/60Hz
• ولتاژ خروجی: 5.0V-2.0A
• ابعاد بر حسب میلی متر: 22.4*39.5*67.2

از رابط USB استاندارد استفاده کنید و آداپتور شارژ را به پریز بزنید و به سادگی از آن استفاده کنید. شارژر 2.0 برند Nillkin از مواد زیست محیطی ساخته شده است و ساختار جمع جور و شیکی دارد که آن را برای مسافرت و حمل ایده آل کرده است. این آداپتور شارژ قابلیت شناسایی خودکار، شارژ سریع با سازگاری بالا را دار می باشد و چندین مدار محافظ دارد که آن را برای استفاده ایمن و مطمئن کرده است. این مدارها شامل مدار محافظ اتصال کوتاه، شدت جریان بیش از حد و دما می باشد. نکات ایمنی هنگام شارژ کردن گوشی های سامسونگ، آیفون، آی پد چیست؟

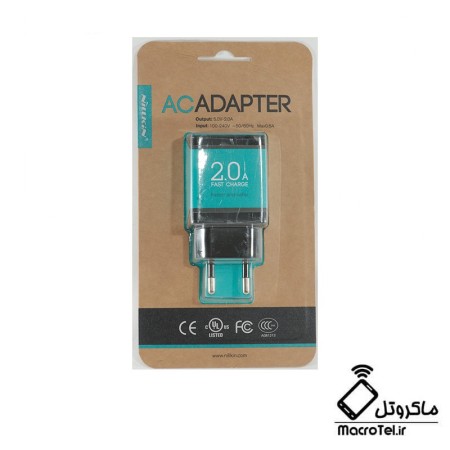

بسته بندی این شارژر به گونه ای است که پلاستیک شفافی حول آداپتور شارژ را پوشانده است که از طریق آن می توانید متوجه سایز آن شوید ولی ظاهر دقیق و جزئیات آن خیلی از روی بسته بندی واضح نیست. در پشت شارژر کد QR وجود دارد که لینکی به سایت اصلی نیکلین است.

تست شارژر پرسرعت Nillkin AC Adapter 2.0A

خروجی ولتاژ بسیار پایدار است و کارایی آن حدود 75% است با این حال من محافظ اضافه بار وعده داده شده را مشاهده نمی کنم شاید در جریان های بالاتر این محافظ کار کند.

یک ساعت با 2A جریان مشکلی ندارد. عکس های دمایی زیر در طول تست 1 ساعته ما بین دقایق 30 تا 60 گرفته شده اند.

M1: 57,1°C, M2: 51,9°C, M3: 72,1°C, HS1: 77,5°C

در این آزمایش ها مشخص می شود که قسمتی از منبع تغذیه شارژ بیشتر داغ می شود. بعد از باز کردن شارژر و مقایسه آن با این عکس ها دریافتیم که این بخش مربوط به دیود D3 است.

M1: 64,6°C, M2: 52,6°C, HS1: 80,0°C

در این جا مطمئن نیستیم که کدام یک از قطعات نقطه HS1 را نشان می دهد، احتمالا D1  یا D2 باشد.

HS1: 79,9°C

HS1: 58,5°C

در جریان 0.5 آمپر نویز با خطای 9mv و 64mvpp واقعا پایین است.

باز کردن شارژر نیلکین

این منبع تغذیه از بازخورد نوری برای پایدار نگهداشتن خروجی استفاده می کند. برای حفظ فاصله مناسب بین برد اصلی و قسمت ولتاژ پایین، در برد شارژر شکافی زیر کوپلر اپتو وجود دارد.

در این جا خازن آبی رنگ به نظر می رسد که یک خازن ایمنی مخصوص باشد. خازن هایی که من می توانم درجه حرارت شان را ببینم 105 درجه سلسیوس را نشان می دهند که خوب است.

ورودی اصلی پلی است که با BD1 اصلاح شده است. من نمی دانم که آیا مواد قرمز زیر اجزاء صرفا چسب هستند یا برای به ایزوله بهتر کمک می کنند.

به نظر می رسد که فاصله ایزوله بین برد و  قسمت ولتاژ پایین خوب است و ما هیچ مشکلی در تست مان نسبت به این مورد پیدا نکردیم.

نتیجه گیری:

هنگامی که شارژر را به برق وصل کنید منبع تغذیه داغ می شود، اما ممکن است برای همین طراحی شده باشد.

هنگام خرید شارژر توجه داشته باشید که شارژرهای اصلی و تقلبی از نظر ظاهری بسیار شبیه هم هستند اما وقتی که داخل آن را باز کنید می بینید که شارژر اصلی برد و قطعات درونی پیچیده تری نسبت به شارژر تقلبی دارد. دیگر راه های شناسایی شارژرهای تقلبی از اصلی را می توانید در تفاوت شارژر اورجینال و تقلبی آیفون، آی پد مطالعه کنید.
